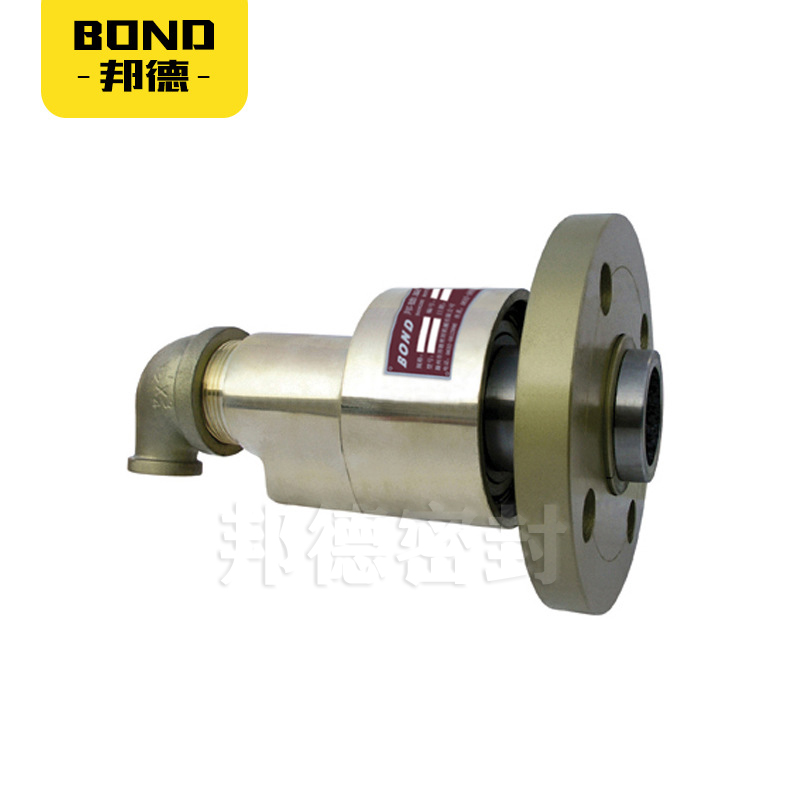

HS-G型旋轉接頭 雙向流通內管固定式——螺紋連接
產品介紹：
產品型號 | HS-G型旋轉接頭 |
產品材質 | 銅質殼體，其它不銹鋼 |
使用年限 | 兩年 |
使用環境 | 鋼鐵廠-冷軋輥 |
可通介質 | 水、空氣、鹽水、液壓油 |
產品優勢 | 用于鋼鐵廠，可耐受的轉速比其它材質要高 |
可耐受溫度 | 溫度：t≤100℃ |
轉 速 | 轉速：n≤1000RPM |
特 別 | 超過正常參數，可聯系定制 |
HS-G產品參數：
轉速：n≤1000RPM
溫度：t≤100℃
壓力：≤1.0MPa
介質：水、空氣、鹽水、液壓油
行業：鋼鐵廠冷軋輥
冷卻水旋轉接頭HS-G結構特點：
HS-G型旋轉接頭（高速旋轉接頭）的密封結構是平衡式的，密封環的壓力均勻，減少了密封載荷給磨損面
所帶來的摩擦。具有轉動速度迅速，使用時間長，特別堅固。其高轉速為1000RPM，高壓力為1.0Mpa。
一般接頭的溫度為100度，高溫的接頭溫度為180度。適用于針織，煉金，造紙，水、空氣等的高速設備。
規格型號：
規格 | 型號 | A | B | C | D | E | F1 | F2 | K | L | L1 | L3 | L4 | L6 | L7 | N |
15 | HS-G15-6 | R1/2 | G1/8 | Rc1/2 | Rc1/2 | 55 | 28 | 25 | 15 | 147 | 135 | 125 | 90 | 30 | 17 | 12 |
20 | HS-G20-8 | R3/4 | G1/4 | Rc3/4 | Rc1/2 | 62 | 31 | 30 | 32 | 170 | 155 | 140 | 95 | 30 | 20 | 16 |
25 | HS-G25-10 | R1 | G3/8 | Rc3/4 | Rc1/2 | 74 | 37 | 33 | 26 | 175 | 160 | 145 | 103 | 33 | 20 | 20 |
32 | HS-G32-15 | R1-1/4 | G1/2 | Rc1-1/4 | Rc1/2 | 90 | 45 | 38 | 32 | 211 | 196 | 182 | 128 | 42 | 25 | 30 |
40 | HS-G40-20 | R1-1/2 | G3/4 | Rc1-1/2 | Rc3/4 | 95 | 48 | 43 | 36 | 232 | 210 | 185 | 130 | 40 | 25 | 36 |
50 | HS-G50-25 | R2 | G1 | Rc1-1/2 | Rc1 | 122 | 60 | 51 | 46 | 300 | 278 | 255 | 182 | 60 | 35 | 48 |
65 | HS-G65-32 | R2-1/2 | G1-1/4 | Rc2 | Rc1-1/4 | 156 | 78 | 62 | 50 | 350 | 325 | 295 | 211 | 68 | 40 | 62 |
80 | HS-G80-40 |
